| 品牌 | 杜邦 |
|---|---|
| 貨號 | POM 100CPE NC010 |
| 用途 | 汽車配件 |
| 牌號 | POM 100CPE NC010 |
| 型號 | POM 100CPE NC010 |
| 品名 | POM |
| 外形尺寸 | 來電詢問 |
| 生產(chǎn)企業(yè) | 杜邦 |
| 是否進(jìn)口 | 是 |
1955年前后杜邦公司由甲醛聚合得到甲醛的均聚物。聚甲醛很易結(jié)晶，結(jié)晶度70%以上。均聚甲醛的熔融溫度為180℃左右。
它是繼聚酰胺之后又一種綜合性能優(yōu)良的工程塑料，具有高的力學(xué)性能，如強(qiáng)度、模量、***性、韌性、耐疲勞性和抗蠕變性，還具有優(yōu)良的電絕緣性、耐溶劑性和可加工性，是五大通用工程塑料之一。
縮醛聚合物即聚甲醛是由甲醛聚合形成的，它也常稱做聚氧亞甲基(POM)。由甲醛來制備聚合物早在20世紀(jì)20年代 就被研究過，但是直到l950年杜邦開發(fā)出Delrin (戴林)以前尚來制得熱穩(wěn)定的材料。均聚物是用非常純的甲醛經(jīng)陰離子聚合制得。形成的聚臺(tái)物是不溶的。隨著聚合反應(yīng)的進(jìn)行不斷析出。隨著甲醛選出縮醛樹脂被拉開，于是發(fā)生了熱降解。聚合物的熱穩(wěn)定性可通過端羥基與醋酸酐的酯化來提高。改善熱穩(wěn)定性的另 一個(gè)方法是與***單體：如環(huán)氧乙烷等共聚，其聚物是按陽離子聚合法制備的。
縮醛樹 脂的熱降解有四種機(jī)理。***種是熱或堿催化的鏈解聚；結(jié)果是釋出甲醛，聚合物的端基割閉可減少這種傾向；***種是氧進(jìn)攻聚合物的無規(guī)則位萱也導(dǎo)斂解聚，采 用抗氧劑可減少這種降解機(jī)理的發(fā)生，共聚也有助于降低這種傾向；第三種機(jī)理是縮醛樹脂鏈被酸斷裂。第四種降解是當(dāng)溫崖超過270℃時(shí)發(fā)生熱解聚，這一點(diǎn)很 重要，它告誡操作者加工溫度要保持270℃以下，以避免聚合物降解。
縮醛樹脂是高度結(jié)晶的，典型的結(jié)晶度是75%，熔點(diǎn)星180℃。與聚乙烯(PE)相比．由于C—O鍵更短所以分子鏈堆積得更緊密，其結(jié)果是聚臺(tái)物的熔點(diǎn)更高。高的結(jié)晶度賦予縮醛聚合物以很好的抗溶劑性。聚合物辛要是線型．其分子量(Mn)在20000到110000之間。
縮醛樹脂是 強(qiáng)而硬且有良好疲勞性和熱穩(wěn)定性的熱塑(性)塑料，它電具有低的摩擦系數(shù)和良好的耐熱性以認(rèn)為縮醛樹脂類似于尼龍，但它的耐疲勞性、耐蠕變性、硬度和耐水 性比尼龍更好。但是縮醛樹脂的抗蠕變能力不如聚碳酸酯。如前所述，縮醛樹脂具有***的耐溶劑性，還沒有找到在70℃以下可以溶解縮醛樹脂的有機(jī)溶劑；但是 它可以在某些溶劑中溶脹?？s醛樹脂對酸、堿和氧化劑敏感。盡管C—O鍵是極性的．但它已被平衡．且極性比尼龍中的羰基小得多，其結(jié)果導(dǎo)致縮醛樹脂具有相對 低的吸濕性。吸附的少量濕氣可能引起溶脹和尺寸變化，但不會(huì)導(dǎo)致聚合物水解而降解。濕氣的影響比尼龍聚合物小得多。紫外線光町能會(huì){f起聚臺(tái)物降解，町以 通過加入炭黑來降低這種降解。共聚物通常具有和均聚物類似的性質(zhì)，但均聚物的力學(xué)性能比共聚物稍高一些．其熔點(diǎn)也更高，但其熱穩(wěn)定性和耐堿性比共聚物差。 均聚物和共聚物都是填充填料(玻璃纖維、含氟聚合物、芳族聚酰胺纖維和其他填料)制成增韌級、紫外線光(UV)穩(wěn)定級材料?？s醛樹脂與聚氨酯彈性體共混提 高其韌性，這些材料都可以在市場上買到。
用于注射成型、注塑成型和擠出成型的縮醛樹脂都可買到。在加工過程中重要的是不要超溫或由于產(chǎn)生甲醛而引起的嚴(yán)重超 壓。聚合物在關(guān)機(jī)前應(yīng)清洗干凈，以免在啟動(dòng)過程中過熱?？s醛樹脂應(yīng)在干燥的地方儲(chǔ)存?？s醛樹脂的表觀粘度對剪切應(yīng)力和溫度的依賴性比聚烯烴小，但是其熔體 卻具有低彈性和低強(qiáng)度。低的熔體強(qiáng)度是應(yīng)用吹塑成型時(shí)存在的一個(gè)問題。對吹塑成型來說，帶有支鏈結(jié)構(gòu)的共聚物更適用。結(jié)晶速度很快，模塑后收縮可在成型后 的48h內(nèi)完成。由于快速結(jié)晶很難制得透明薄膜。
和l997年縮醛樹脂的市場需求量為3.68億lb。縮醛樹脂的應(yīng)用包括：齒輪、輥筒、管道部件、泵零 件、風(fēng)扇葉片、吹塑膜制的空氣溶膠容器、模制鏈輪和鎖鏈，它經(jīng)常用以直接取代金屬?？s醛樹脂主要用于注射成型，其次用于擠出板材和棒材。縮醛樹脂的低摩擦 系數(shù)使之可用以制造良好的軸承。
用途
聚甲醛（POM）是一種性能優(yōu)良的工程塑料，在國外有“奪鋼”、“
超鋼”之稱。POM具有類似金屬的硬度、強(qiáng)度和鋼性，在很寬的溫度和濕度范圍內(nèi)都具有很好的自潤滑性、良好的耐疲勞性，并富于彈性，此外它還有較好的耐化學(xué)品性。POM以低于其他許多工程塑料的成本，正在替代一些傳統(tǒng)上被金屬所占領(lǐng)的市場，如替代鋅、黃銅、鋁和鋼制作許多部件，自問世以來，POM已經(jīng)***應(yīng)用于電子電氣、機(jī)械、儀表、日用輕工、汽車、建材、農(nóng)業(yè)等領(lǐng)域。在很多新領(lǐng)域的應(yīng)用，如醫(yī)療技術(shù)、運(yùn)動(dòng)器械等方面，POM也表現(xiàn)出較好的增長態(tài)勢。
***用于制造各種滑動(dòng)、轉(zhuǎn)動(dòng)機(jī)械零件，做各種齒輪、杠桿、滑輪、鏈輪，特別適宜做軸承，熱水閥門、***計(jì)量閥、輸送機(jī)的鏈環(huán)和輥?zhàn)?、流量?jì)、汽車內(nèi)外部把手、曲柄等車窗轉(zhuǎn)動(dòng)機(jī)械，油泵軸承座和葉輪燃?xì)忾_關(guān)閥、電子開關(guān)零件、緊固體、接線柱鏡面罩、電風(fēng)扇零件、加熱板、儀表鈕 ；錄音錄像帶的軸承 ；各種管道和農(nóng)業(yè)噴灌系統(tǒng)以及閥門、噴頭、水***、洗浴盆零件；開關(guān)鍵盤、按鈕、音像帶卷軸；溫控定時(shí)器；動(dòng)力工具，庭園整理工具零件；另外可作為沖浪板、帆船及各種雪撬零件，手表微型齒輪、體育用設(shè)備的框架輔件和背包用各種環(huán)扣、緊固件、打火機(jī)、拉鏈、扣環(huán)；醫(yī)療器械中的起博器；人造、頂椎、假肢等
用于化工、制藥等化學(xué)合成及使用無水甲醛作原料的合成方面
性質(zhì)
白色可燃結(jié)晶粉末，具有甲醛氣味。 緩慢溶于冷水，在熱水中溶解較快。20℃時(shí)水中溶解度0.24g/100cm3H2O。不溶于乙醇、乙醚。溶于苛性鈉、鉀溶液。 [1]
pom一般性能

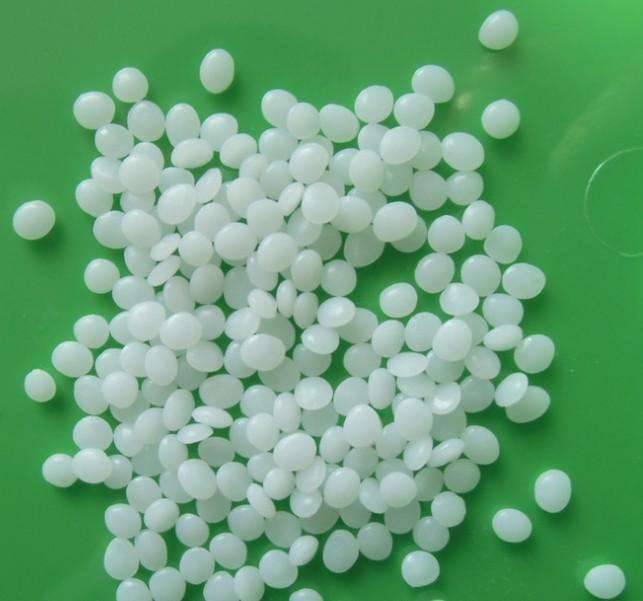

聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續(xù)燃燒，火焰上端呈黃色，下端呈藍(lán)色，發(fā)生熔融滴落，有強(qiáng)烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好，比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃，干燥條件80-90℃2小時(shí)。POM的長期耐熱性能不高，但短期可達(dá)到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內(nèi)長期使用。POM極易分解，分解溫度為280℃，分解時(shí)有刺激性和腐蝕性氣體發(fā)生。故模具鋼材宜選用***性的材料制作。
pom力學(xué)性能
POM強(qiáng)度、剛度高，彈性好，減磨***性好。其力學(xué)性能***，比強(qiáng)度可達(dá)50.5MPa，比剛度可達(dá)2650MPa，與金屬十分接近。POM的力學(xué)性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點(diǎn)。POM的沖擊強(qiáng)度較高，但常規(guī)沖擊不及ABS和PC；POM對缺口敏感，有缺口可使沖擊強(qiáng)度下降90%之多。POM的疲勞強(qiáng)度十分突出，10交變載荷作用后，疲勞強(qiáng)度可達(dá)35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時(shí)僅為2.3%，而且受溫度的影響很小。POM的摩擦因數(shù)小，***性好（POM>PA66>PA6>ABS>HPVC>PS>PC），極限PV值很大，自潤滑性好。POM制品對磨時(shí)，高載荷作用時(shí)易產(chǎn)生類似尖叫的噪聲。
pom電學(xué)性能
POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數(shù)和介電損耗在很寬的溫度、濕度和頻率范圍內(nèi)變化很??；耐電弧性極好，并可在高溫下保持。POM的介電強(qiáng)度與厚度有關(guān)，厚度0.127mm時(shí)為82.7kV/mm，厚度為1.88mm時(shí)為23.6kV/mm。
pom環(huán)境性能
POM不耐強(qiáng)酸和氧化劑，對烯酸及弱酸有一定的穩(wěn)定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤滑油及弱堿等，并可在高溫下保持相當(dāng)?shù)幕瘜W(xué)穩(wěn)定性。吸水性小，尺寸穩(wěn)定性好。
POM的耐候性不好，長期在紫外線作用下，力學(xué)性能下降，表面發(fā)生粉化和龜裂。
pom成形性
結(jié)晶料，熔融范圍窄，熔融和凝固快，料溫稍低于熔融溫度即發(fā)生結(jié)晶，流動(dòng)性中等，吸濕小，可不經(jīng)干燥處理
另本公司長期經(jīng)營
工程塑料：ASA,PBT,PPS,COC，LCP，PA6/66，PA12，PA66，PEI,PET,PMMA,POM,PPA,PPE,
PA46,PA11,PA6T,PA9T,PA612,PA/MXD6，PBT，PC/ABS，PC/PBT，PC/PET，PEEK等
熱彈性體：TPX,EVA,EMA，CPE，POE，PBE，POP，TPE，TPEE，TPO，TPR，TPU，TPV等
通用塑料：ABS，AS(SAS)，EAA，GPPS，HDPE，HIPS，LDPE，LLDPE，MBS，PP，PVC等
特種塑料:PTFE，PVDF，PFA，ETFE，PCTFE，PEEK，PEI，PPS，COC，LCP等
