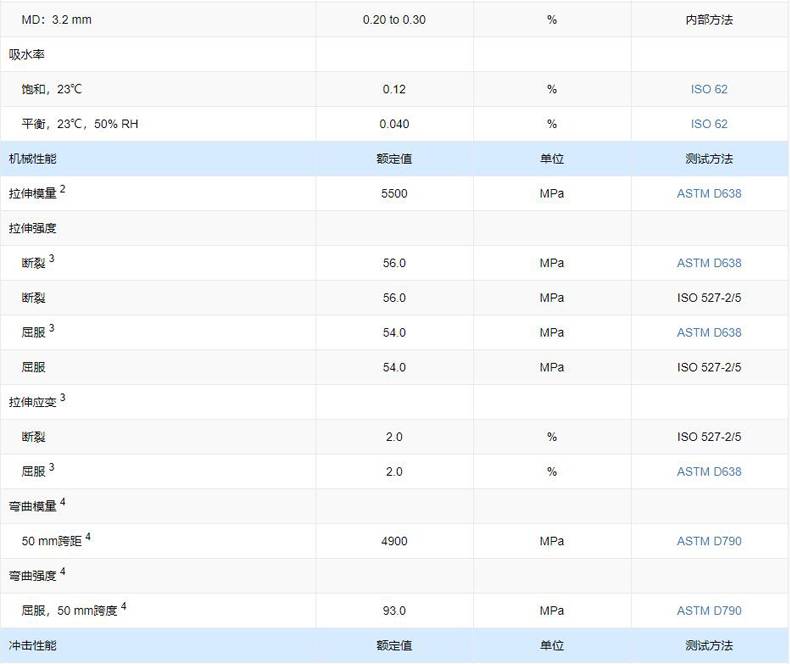

PC 基礎(chǔ)***塑料(美國(guó))

一、原料的干燥

1、原料烘干：普通烘干箱溫度110—130，時(shí)間2—4小時(shí)，機(jī)頂料斗烘干箱溫度100—120，要求水分含量低于0.03%。

2、判斷水含量是否合格：看空注射的料條情況，物料通過塑化后由噴嘴流出來的料條應(yīng)是均勻無色、無銀絲和無氣泡的細(xì)條；否則則是烘干不***。

二、注射工藝

1、注塑機(jī)調(diào)整成型參數(shù)（視原料分子量高低調(diào)整）：

料筒溫度：前部250—310，中部240—280，后部230—250。

噴嘴溫度：比后部低10。

模具溫度：70—120。

注射壓力：70—140MPa。

螺桿轉(zhuǎn)速：30—120r/min。

成型周期：注射1—25s，冷卻5—40s。

三、注意事項(xiàng)

1、注射溫度視原料的分子量、制品的形狀和尺寸、注塑機(jī)的類型而相應(yīng)調(diào)整。

2、注射速度*** 好采取多級(jí)注射，采用慢-快-慢的方法。

3、注射壓力視制品的形狀和尺寸而定，柱塞式注塑機(jī)一般為100—160MPa，螺桿式注塑機(jī)為70—140MPa。

4、成型周期視制品壁厚和注射量而定，一般情況下充模時(shí)間較短，保壓時(shí)間較長(zhǎng)，冷卻時(shí)間以脫模時(shí)不引起制品變形為原則。

5、模具溫度視制品的形狀、厚薄而定，適當(dāng)提高模具溫度有利于脫模，提高產(chǎn)品質(zhì)量。

6、制品后處理：對(duì)于形狀復(fù)雜、帶有金屬嵌件、使用溫度極低或很高的制品有必要進(jìn)行后處理——消除或減少內(nèi)應(yīng)力。

方法：制品置于烘干箱后開始升溫，由室溫升至100—105時(shí)保溫10—20min，繼續(xù)升溫至120—125時(shí)保溫30—40min，然后緩慢冷卻至60以下取出。

粘接問題

根據(jù)不同需要，可以選擇以下粘合劑：

1.G-933：?jiǎn)谓M分常溫固化軟彈性防震粘合劑，耐高低溫，不同粘度粘接速度幾秒至幾個(gè)小時(shí)固化完畢，固化后膠層透明無痕跡；

2. KD-833瞬間粘接劑，可以數(shù)秒鐘或數(shù)十秒鐘快速粘合PC塑料，但膠層硬脆，不耐60度以上熱水浸泡；

3. QN-505，雙組分膠，膠層柔軟，適合PC塑料大面積粘接或復(fù)合。但***性能較差；

4.QN-906：雙組分膠，***；

5.G-988:單組份室溫粘接膠，固化后是彈性體具有***的防水，防震粘合劑，耐高低溫，1-2mm厚度的話，15分鐘左右初固，5-6小時(shí)基本固化，有一定的強(qiáng)度。完全固化的話需要至少24小時(shí)。單組份，不需要混合，擠出后涂抹靜置即可，無需加溫[2]
